Peddinghaus machines are the world leaders in structural steel fabrication technology. Steel fabricators that own Peddinghaus machines uphold an advantage in the steel industry and have the ability to optimize tonnage capacity. Introducing the PeddiSubX-1120, the fastest drill line in the world of steel. The newest machine from Peddinghaus has rewritten the book on innovation with the adoption of multi-spindle sub-x engineering.

Fabrication shops worldwide are now able to utilize powerful and reliable sub-x processing. Each axes is fully independent of the others with each drill backed by a robust 25 horse power Siemens spindle motor. Process material three-quarter inch tall and three inches wide up to eighteen inches tall and forty-four inches wide. All 3 drilling axes have an incredible operating window of nearly 20 inches.

More drilling. More milling. More Arcwriting. More countersinking, tapping and scribing.

No other beam drill line has the ability to arcwrite on all 4 surfaces of a beam simultaneously. The Peddinghaus patented design allows each spindle to utilize arcwriting technology. Eliminate fit-up and weld errors by eliminating the need for pulled tapes and soapstone layouts.

Heavy processing involves heavy vibrations. The PeddiSubX-1120 has a redesigned 14-point clamping system to meet this exact need. A complete system of vertical and horizontal clamps with a new extendable clamp keeps vibrations to a minimum on the leading and trailing edge. Ensuring accuracy, extending tool life and exporting perfect parts.

The updated tool change system allows for 6 tools on each drilling axes. Increase smooth operations and eliminate the need for manual tool changes during processing time.

This machine is equipped with a Peddinghaus Roller Feed Measurement system. The premiere system for accurate continuous processing. Raptor software ensures accurate part information is translated to the machines CNC processes.

The PeddiSubX-1120 transcends typical beam drill lines into a brand new machine process for the steel industry. Finished beams. Perfect holes. No clean-up time. A whole new drill line.

The success of the steel industry is Peddinghaus' top priority. That is why our service and support is unmatched. Request a demo, quote, visit or call to learn more about the toughest steel fabrication machinery in the world.

This is Peddinghaus and we are stronger than steel.

Descripción General

Linea de Taladrado
Taladrado con Carburo
Fresado de ranuras
Fresado de destajes
Roscado
Avellanado
Marcado en 4 ejes con Plasma
Marcado de carburo en 4 ejes
Conjunto de 3 Taladros
Cambiador de Herramientas
Motores inteligentes Siemes
Cantidad mínima de lubricación
Sistema de sujeción mejorado
Control Peddinghaus
Software Raptor

Fresado

Segundo Recorte

Proceso

5,800 mm

Area de Operación

Gran Potencia en Taladrado

Solicitar cotización

El Impacto en el Proceso del Sub-X

Una gran diferencia entre las fábricas que tienen éxito y las que no es la inversión en nueva tecnología. Habilidad de reconocer cuándo tu proceso está por debajo de los estándares de la industria, es fundamental para mantenerse competitivo en el ambiente de las estructuras metálicas

Acelere sus Tiempos de Producción

Peddinghaus ha reescrito los estándares en taladrado y fresado con el nuevo PeddiSubX-1120, reduciendo por mucho los tiempos requeridos para procesar los perfiles; hemos dado a la indsustria de fabricación de estructuras una forma de manterner los tiempos de producción adelantados a los programas.

Alta Velocidad de Taladrado y Fresaddo con Carburo

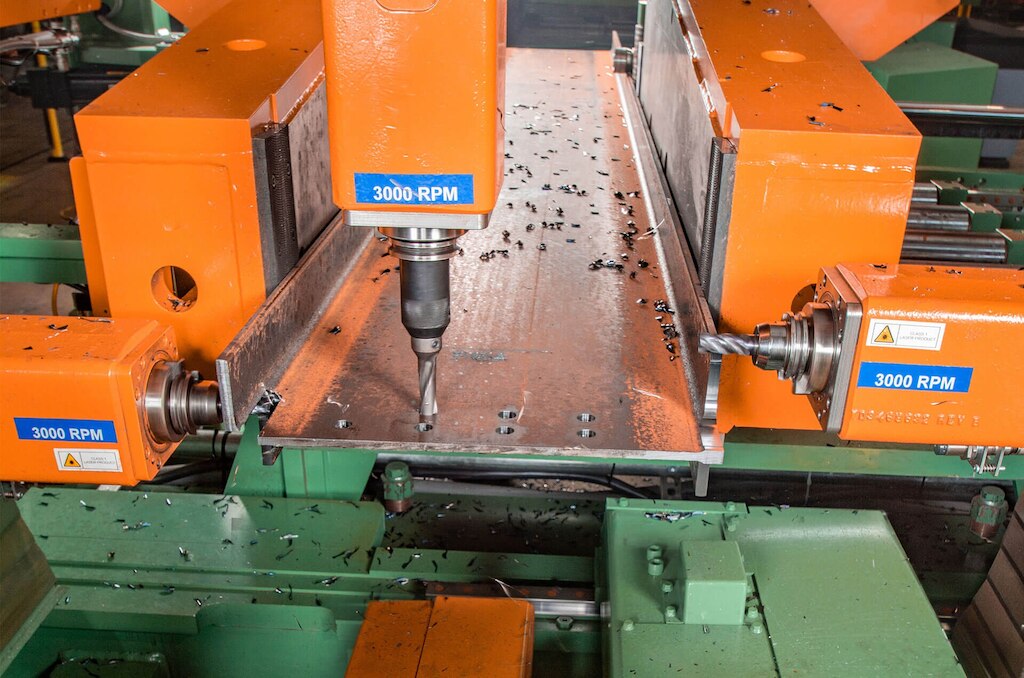

Los veloces servomotores de 25 HP de los husillos Sub-X en el PediSubX-1120 estan equipados con un cambiador de 6 herramientas cada uno. Con la capacidad de fresar recortes en solo 90 segundos, el PeddiSubX-1120 ha revolucionado la teconolgía del taladrado en estrucutra metálica. Con un rango de operación de 20" (500 mm) en cada usillo que permite el procesamiento de una sección completa de material con gran eficiencia

Trazado con Plasma y con Fresado

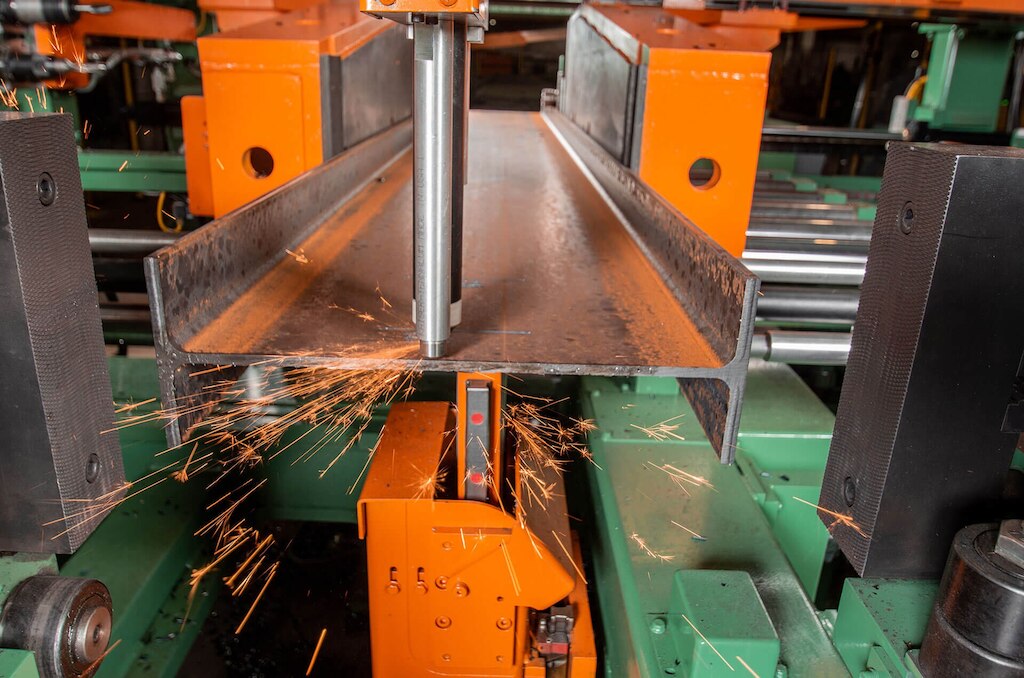

Puedes marcar en las 4 superficies del perfil de forma simultánea ya sea con plasma o con fresado. Estas dos poisbilidades de trazo están disponibles en el cambiador de herramientas al alcance de tan solo un comando.

Producción continua con el Sistema de Medición por Rodillos

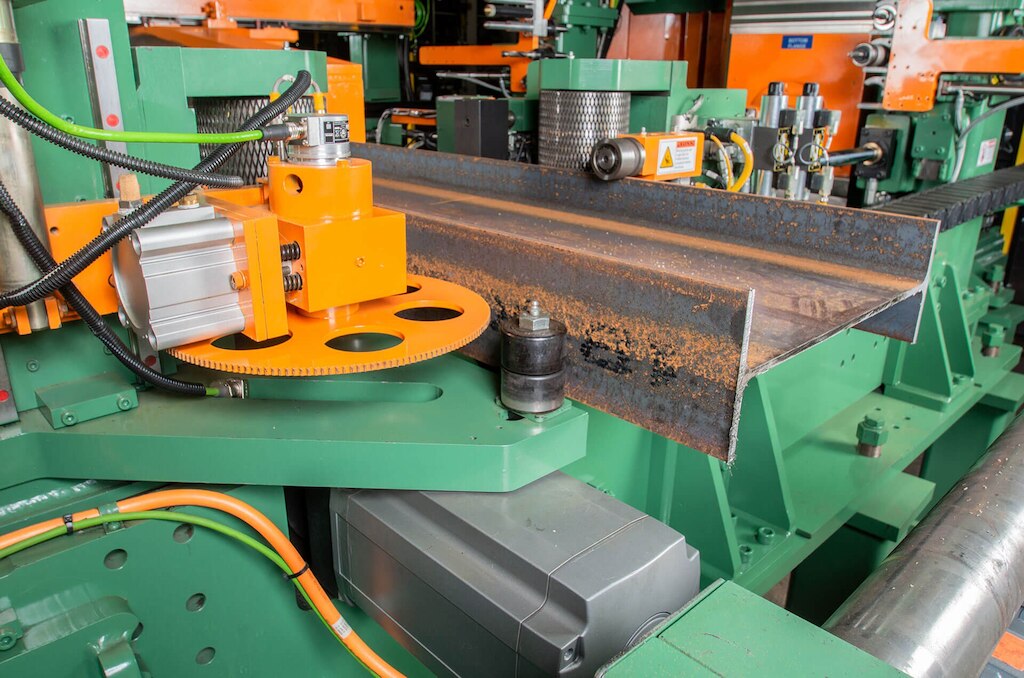

Equipado con el sistema de medición y posicionamiento Peddinghaus que excede los estándares de la industria. Tener una tecnología que mantiene una medición precisa y sin lugar a dudas es crucial en la producción. La precisión no está comprometida aún con las desviaciones de material.

Sistema de Sujeción Mejorado para Eliminar la Vibración

El PeddiSubX-1120 emplea el sistema mas agresivo de sujeción que se hace en 14 puntos para rigidizar al máximo el material a trabajar. Taladrado con Carburo, fresado y vida de herramienta se mejoran con la menor cantidad de vibración posible

Integracion de Sierra Cinta

La línea PeddiSubX-1120 con taladrado, trazado y maquinado de destajes, es perfecta para incluir cualquiera de las sierras automáticas Peddinghaus.

Sistema de Medición para Sobrantes "MultMaster"

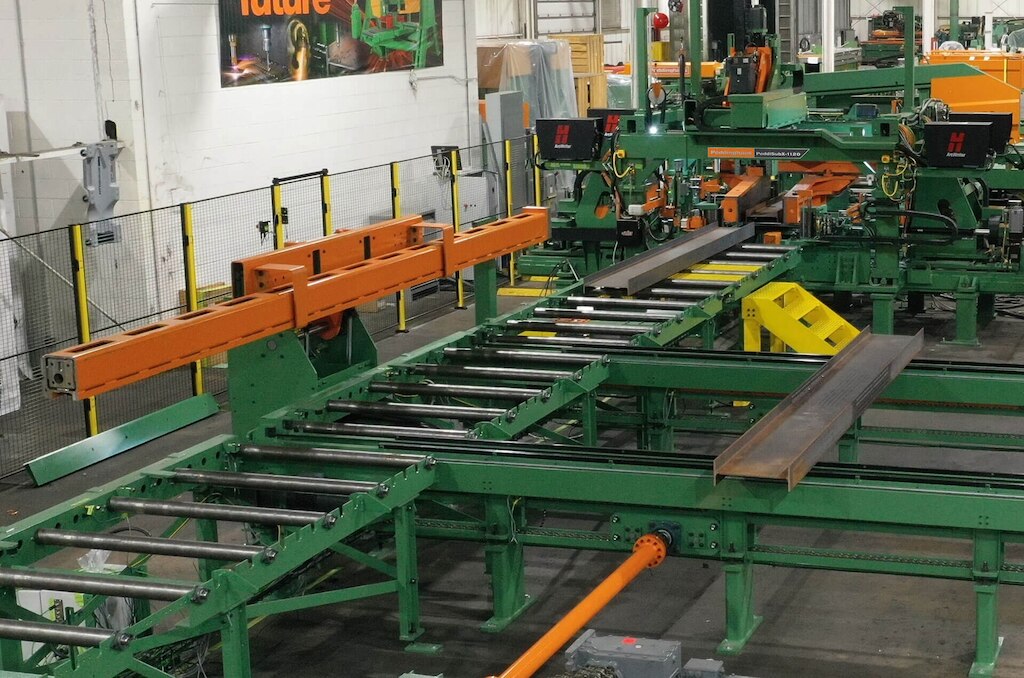

El "MultMaster" funciona como una extensión del sistema de Medición por Rodillos parar realizar cortes que de otra manera requerirían positionamiento manual para programas con muchas piezas cortas. Este accesorio permite el proceso de material de forma fácil y rápida automatizando la operación de piezas cortas en sobrantes
